全新磨砂线现货速发！快来联系我们吧~

发布时间: 2025-04-19

Texiang Machinery/特想机械

1350型磨砂机组【开收卷】

       这台设备是由收纸机、上料小车、液压开卷机、进料装置、整平主机、四辊夹送机、张力夹送导向辊、出料装置、卷取机、卸料小车、液压机械手、液压系统、气动系统、控制系统等组成。

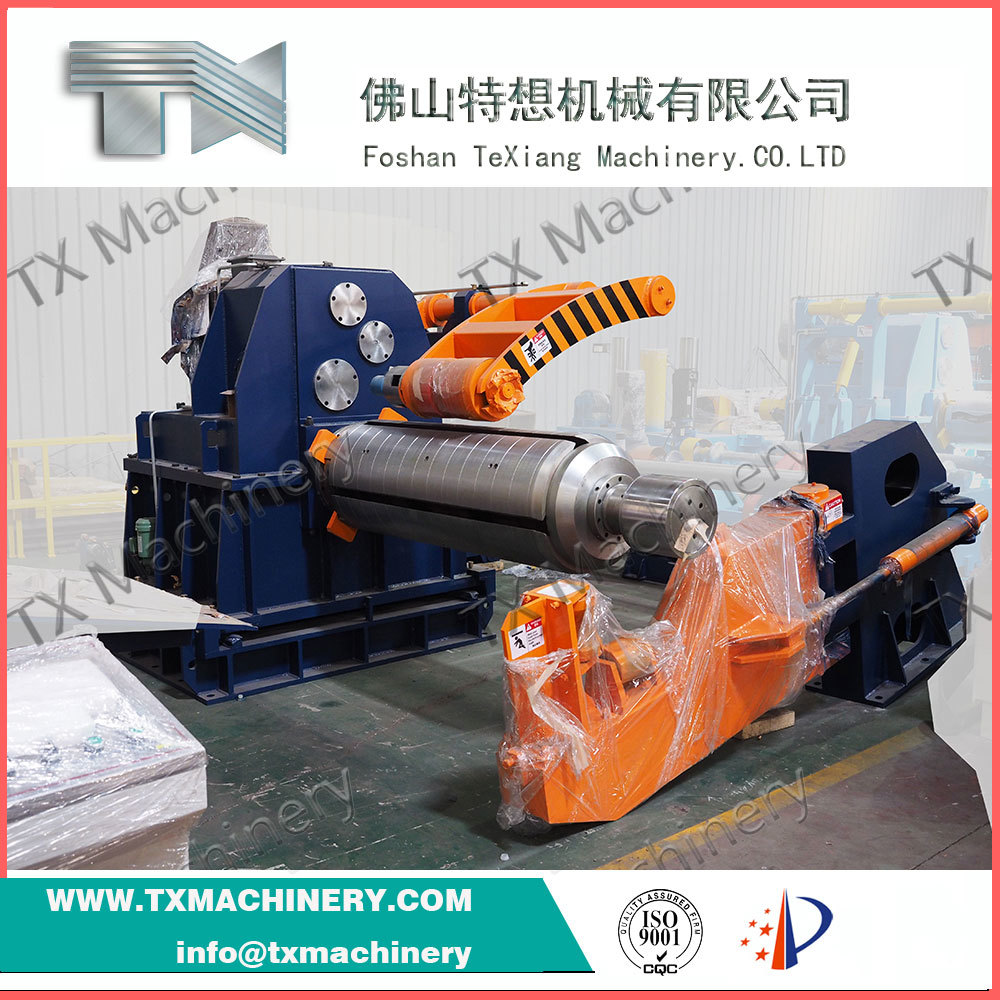

开卷机

开卷机由卷筒、机座、传动系统组成，带液压辅助支承。开卷机带料头压紧装置，压料轮包胶。压料辊包胶，由液压马达驱动。

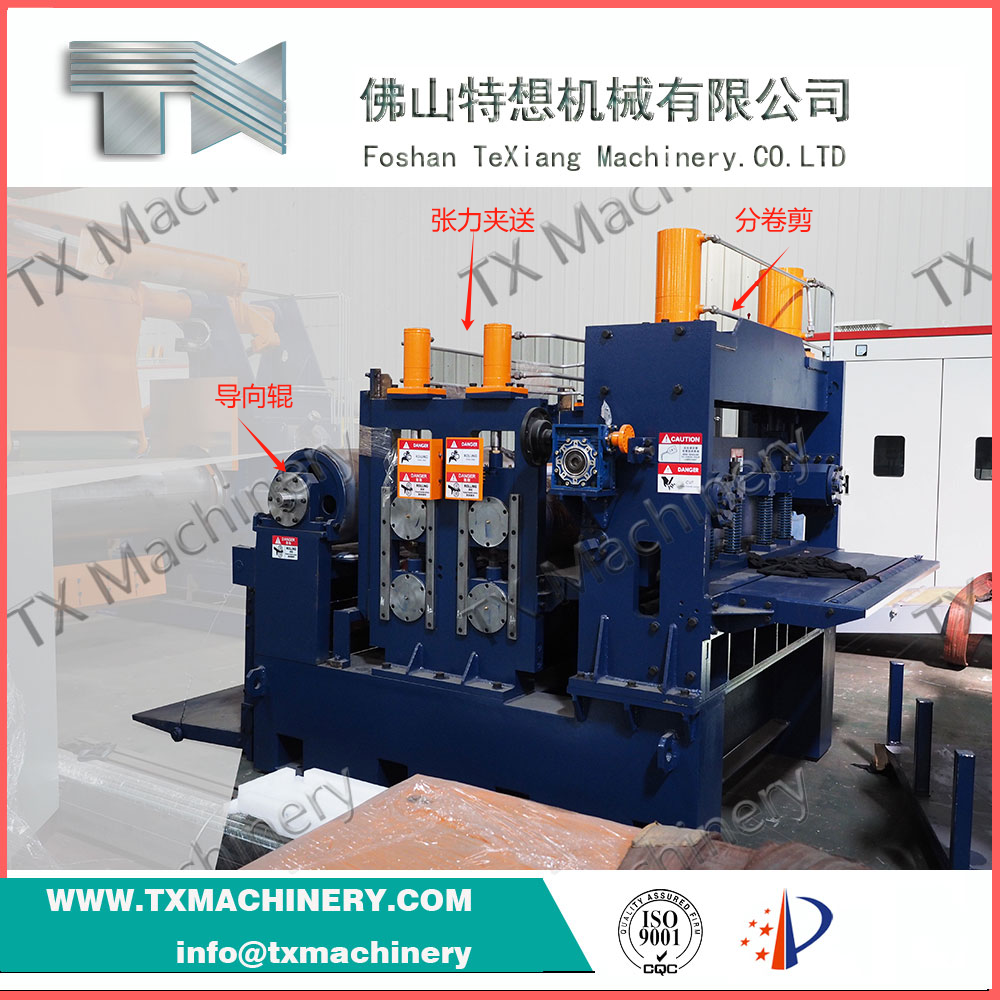

张力夹送

张力台对板条施加正压力，使其产生收卷张力，便于收紧板料。结构：压板毛毡式。

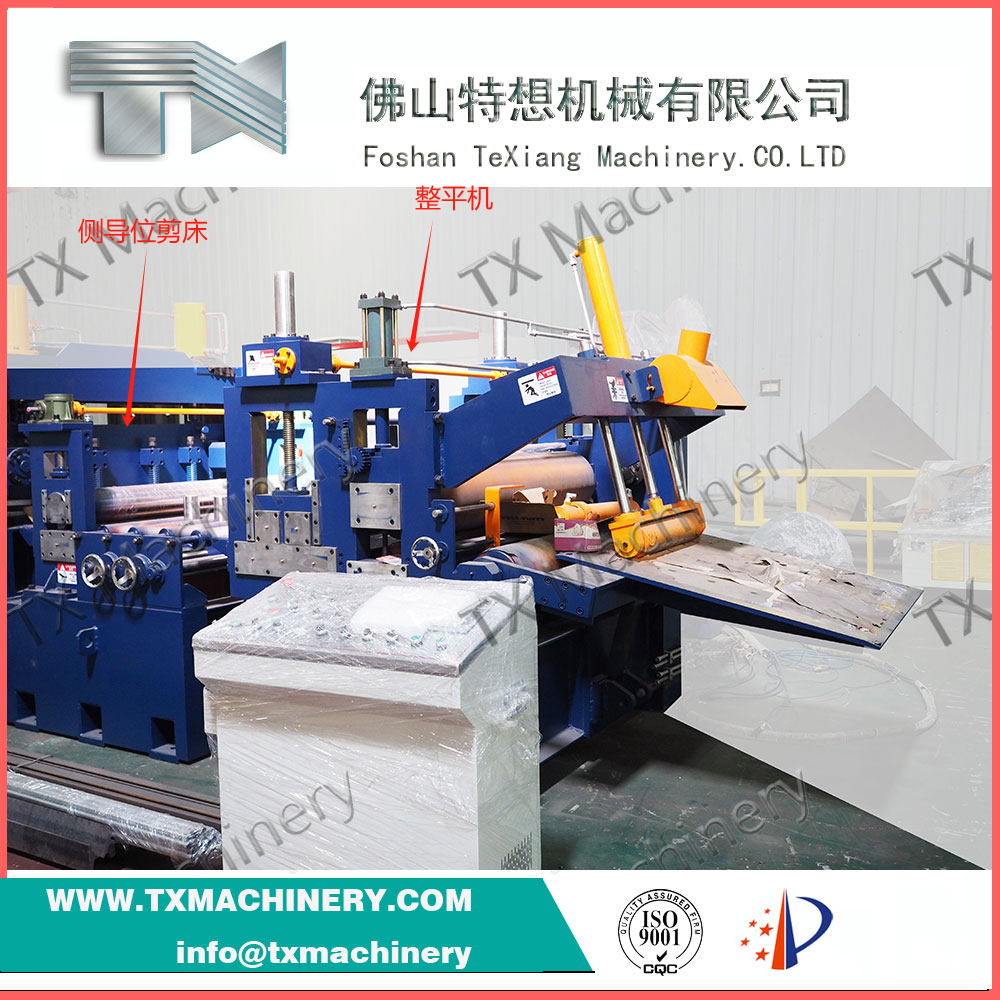

侧导剪床

用于板宽方向定位，防止钢板跑偏。在板料宽度方向两侧各设有立式辊轮，固定在各自的滑动座上，通过手动调整滑座在导轨上沿板宽方向移动，以适应不同的板宽。

整平机

 整平机是对钢板进行整平，以便于下一工序顺利进行的设备。主要由电机、减速机、分动箱、上下辊座、整平辊、升降机构、干油稀油润滑部分、机架和底座等组成。

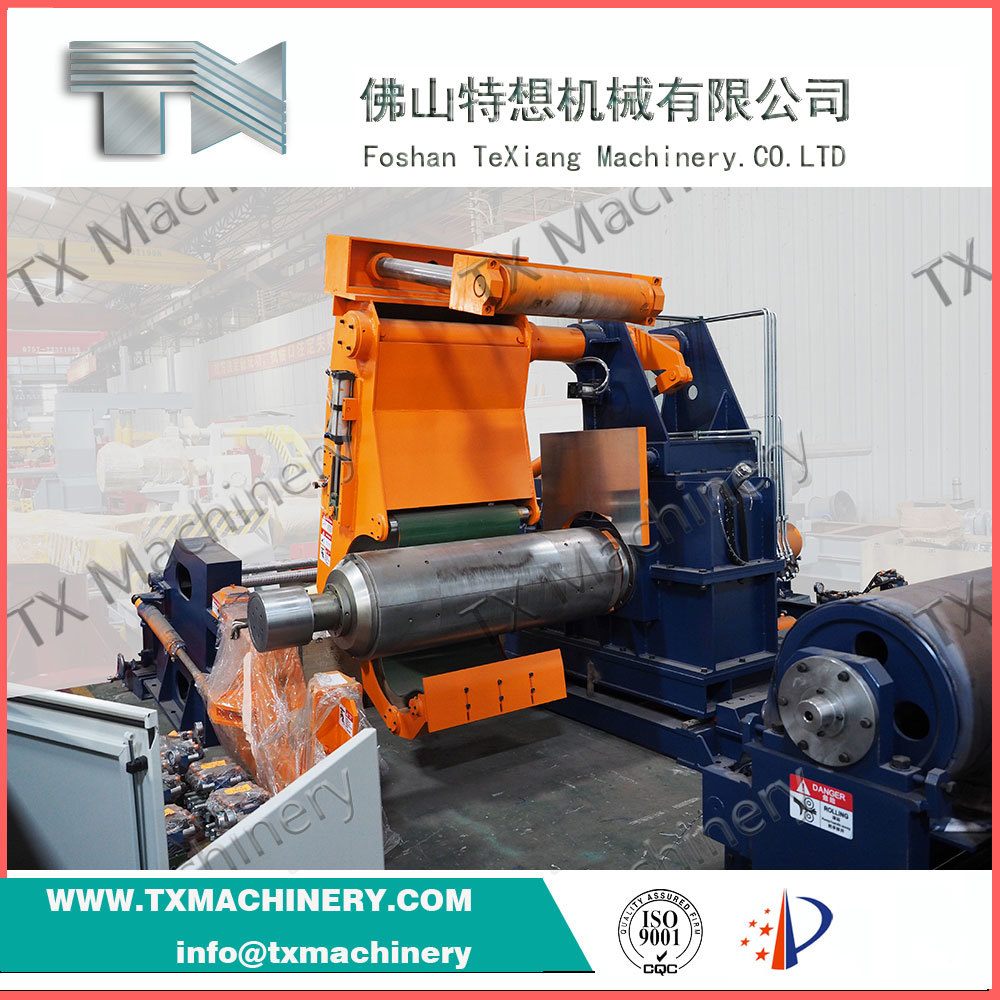

收卷机

（1）功能：支撑钢带并提供足够的卷取力，推动装置协助卸载车将分条料移离卷取机。

（2） 结构：机架、主轴、带钳口的涨缩芯轴、卷取分离装置、制动装置、双减速装置、辅助支撑、推动装置、动力部分。

（3）收卷分离装置：由间隔辊、支撑臂、液压油缸组成。间隔辊，镀硬铬，用于分隔钢带，并将其位置精确地固定在进入芯轴的位置上，以保证收卷齐整。当卷取内径增大时，液压缸的功率也随之增大。

（4）制动装置：采用气盘式制动单元。制动力可调。停机时制动紧。开启时松开。保证线圈在待机和启动状态下都不会松动，避免松脱。

（5）推料装置：由推料板、双导杆、拉推液压缸、导套等组成。分条材料多卷排列在芯轴上，通过推板可将分切钢卷从芯轴上缓慢移出。导杆采用#4圆棒，经调质处理，镀硬铬，再抛光。
